在线式红外热成像仪
价格 :
69000.00
18917830401

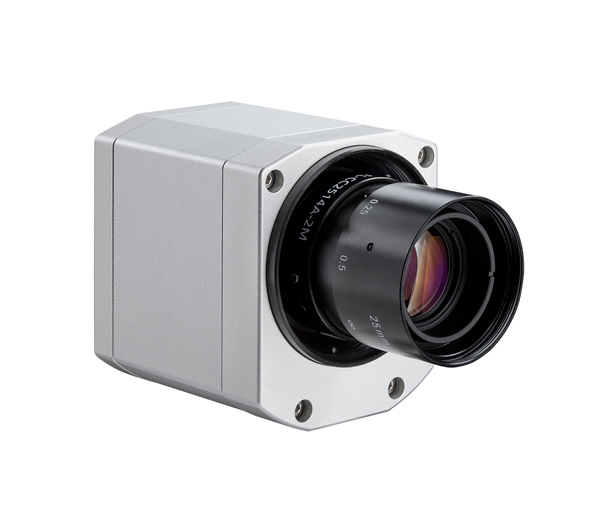

高温激光应用专用红外热像仪

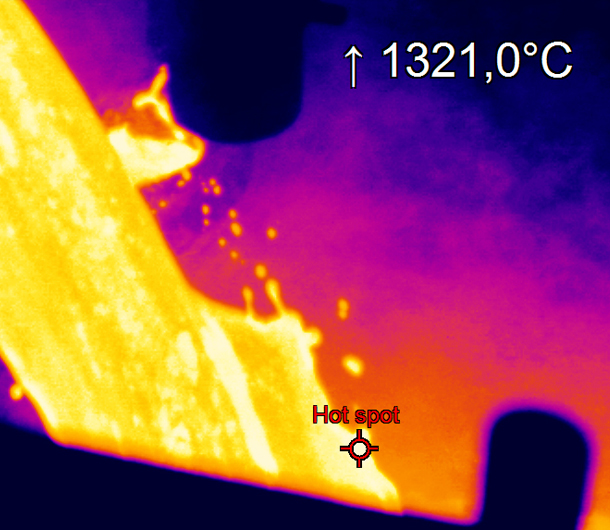

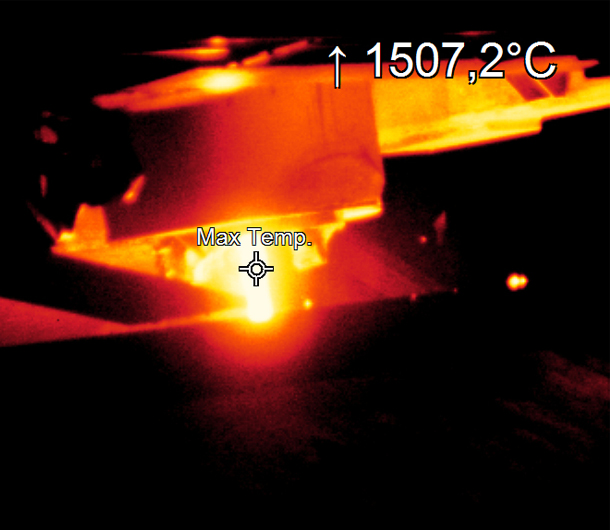

新研发的德国欧普士optris PI 08M热像仪的光谱范围为780~820nm,可减少因未知或变化的发射率引起的测量误差。这款红外热像仪结构紧凑,由于其光谱范围以及575~1900℃的连续测量范围,几乎适用于所有的NIR和CO2激光加工应用。帧率为1 kHz,并具有较高的光学分辨率,能够最佳地适应不同的应用程序。德国欧普士optris PI 08M 短波长红外热像仪可以很好地阻挡780~820nm 以上的辐射,非常适用于激光加工应用。光谱范围为780~820nm,受到周围环境影响的可能性较小,因此即使面对不断变化的发射率,也可以确保测量精确。主要特征:●特殊窄带光谱响应为780~820nm,几乎是所有NIR和CO2 激光加工应用的理想之选●广泛的测量范围:575~1900℃,无子范围●高动态CMOS探测器,分辨率高达764*480像素●高达1kHz帧率的快速处理,实时模拟输出,响应时间为1ms●包括功能强大的软件包和SDK应用领域:●激光焊接●激光钎焊●激光硬化●激光加工领域●设备配套●研究和开发●测试站●自动化过程控制



主要参数

型号

PI08M

测温范围

575 ~1900 °C(27 Hz 模式)
625~1900 °C(80 Hz 和 32 Hz   模式)
750 ~1900 °C(1 kHz 模式)

探测器

焦平面非制冷探测器,15µm×15µm

视场角

764x480像素:26°x16°(f = 25 mm);

382x288像素:13°x10°(f=25 mm)

热灵敏度

<2K(1400℃)27Hz、32Hz、80Hz;<2.5K(1400℃)1kHz

帧频

最高1KHz/1ms实时模拟输出,(0-10V)/8×8像素

光谱响应

800nm

光学分辨率

764x480像素@32Hz;382x288像素@80Hz(可却换至27Hz);        72x56像素@1kHz;764x8像素@1kHz(快速先扫描模式)

系统精度

读数 ±1 %(<1500 °C)/ ±1.5 % (>1500 °C)

发射率

0.10~1.00(可调节)

PC接口

USB2.0/USB2.0转 GigE转换器

供电

USB供电

标准控制接口

0~10V输出,0~10V输入,触发输入

工业输入输出 接口

2x0–10V模拟输入,开关量输入(max.24V),
3x0–10V模拟输出,
3x继电器输出(0–30V/400mA),安全继电器

尺寸

46x56x90mm

重量

320g ,含仪器镜头

标准供货范围

一个热像仪镜头;1m长USB连接电缆;桌面三脚架;1m长输入输出电缆含接线模块;专用软件;铝质仪器箱。

配置

手动或自动扩展测量量程,选择和自定义软件布局,语言翻译工具,调整测量参数

测量模式

十字坐标灵活取点,选定区域自动显示最大、最小或平均温度,热区、冷区自动搜寻,温度分布、等温线展示

展示内容

参考色标,柱状图,测量区域温度数字显示(带报警信号),温度分布,视频控制,全屏显示模式

色板

铁灰、彩虹、黑白、黑白反向、报警蓝、报警绿、报警红

数据存储

视频记录,帧频可调(max.100Hz);屏幕记录,格式为JPG

输入控制功能

输入外部信号控制发射率,背景辐射补偿或参考温度补偿,视频记录或屏幕记录却换。

输出信号功能

主测量区温度模拟输出或报警输出

产品应用

人类医学和兽医、研究和开发、测试站、自动化过程控制、便携式测试
